AM/INV

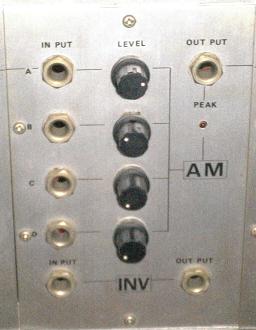

AMはAudio Mixerの意味です。
本当は、単にMixerとしたかったのですが
DC Mixerと紛らわしいので、AMとしてしまいました。
入力は4チャンネルで出力信号のピーク検出LEDを備えています。

デフォルトでVCOとVCFの間に接続することを想定しており、
通常は、VCOの出力である矩形波、のこぎり波、ノイズ・ジェネレータ
を入力してますが、将来VCO-2やリング・モジュレータを増設した場合、
必要になると考え、この位置に配置しました。

インバータ(INV)は制御電圧を反転することを目的として、
下の方の空きスペースに配置しました。(2005/12/11)
