EPROMイレーサー


紫外線を発光する殺菌灯を使用したEPROMイレーサーです。
技術評論社からかつて発行されていた雑誌「プロセッサ」に掲載された
記事を参考にしました。
この雑誌の記事で、「殺菌灯」とゆう部品が大きな電気店で手に入ることを知り、
秋葉原の「ヤマギワ電気」の照明器具売り場をうろついて探したところ、
見当たらなかったので、駄目もとで、店員さんに「殺菌灯はありますか?」と
聞いたところ「取り寄せになる」けど手に入るとのこと。
また、「安定器はいらないのか?」と逆に聞かれて驚きましたが、
同時に予約したものでした。
多分、私以外にも買いに来た人がいたのだろうと思います。

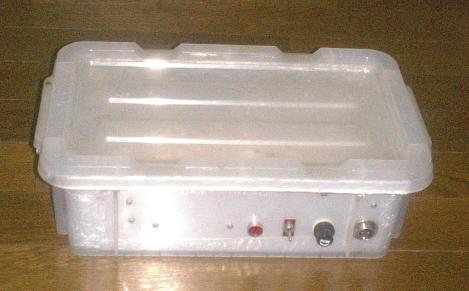

・外観
適当なケースがなかったので、衣装箱を小型にしたような透明なケースの内側に
紫外線が漏れないように、アルミ箔を接着剤で貼り付けました。
あまり、見ためは美しくなくなりましたが。

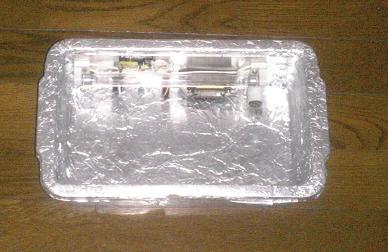

・内部
見づらいですが、下側の右から、グロー・ランプ、安定器、電源表示ランプ(ネオン管)、
スイッチ、ヒューズ、ACコネクタの順で配置してあります。
その手前に殺菌灯があるのですが、非点灯時は透明なので、
写真ではよく判りません。
紫外線は直接見ると目によくないので、雑誌の記事通りに、蓋を開けると
マイクロ・スイッチがOFFになって電源が切れるようにしてあります。



(2006/11/03)
