テスター・アダプター


本ページ開設。(2006/05/11)
方式比較、校正手順を追加。(2006/05/15)
参考文献、トランジスタ増幅型交流電圧計の暫定回路図掲載。(2006/09/16)
参考文献と方式の詳細を「自作計測回路- 交流電圧測定」のページに移動。(2016/03/12)

  1. 概要

    テスターに接続して交流電圧を測定するための、テスター・アダプターを製作します。
    もともと、テスターには交流電圧を測定する機能がありますが、
    ここでは、アナログ・テスターでは測定出来ないようなmVオーダーの
    微弱な交流電圧や、高周波電圧を測定するためのアダプターを製作します。
  2. 方式検討

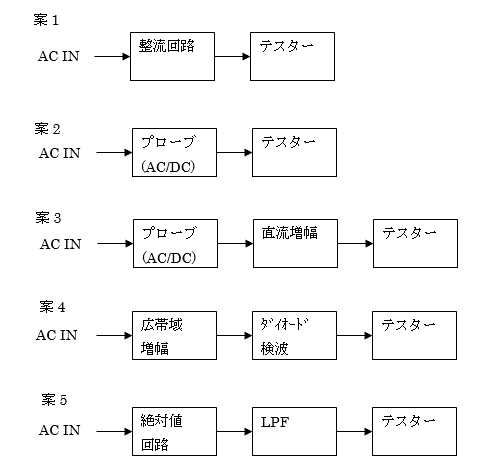

    1. 案5題のブロック図


    2. 方式比較
      方 式長 所短 所
      1整流型 ・回路が簡単(^^;
      ・ダイオードに高耐圧のものを使用すれば
       比較的高電圧まで使用できる。
      ・ダイオードの順方向電圧降下が誤差要因となる。
       特に信号が小さいとき誤差が大きくなる。
      ・測定回路に測定電流が流れるので、
       高い周波数では使用できない。
      ・測定感度はテスターの感度で決まる。
       アナログ式の場合、mVレベルの測定は難しい。
      2ACプローブ型 ・周波数特性が良好
      (ダイオードのスイッチング特性で決まる)
      ・ダイオードの順方向電圧降下が誤差要因となる。
       特に信号が小さいとき誤差が大きくなる。
      ・測定感度はテスターの感度で決まる。
       測定電圧が小さい場合は、ダイオードでの
       誤差補正のため校正が必要。
      3ACプローブ
      +直流増幅器
      ・周波数特性が良好
       (ダイオードのスイッチング特性で決まる)
      ・増幅回路があるため、感度は良い。
       校正すればmVレベルの信号も測定出来る。
      ・ダイオードの順方向電圧降下が誤差要因となる。
       特に信号が小さいとき誤差が大きくなるため、
       ダイオードでの誤差補正のため校正が必要
      ・直流増幅のため±の電源が必要
      4広帯域増幅
      +ダイオード検波
      ・増幅回路があるため、感度は良い。
      ・広帯域増幅器で信号を増幅するので、
       ダイオードの誤差を小さく出来る(?)
      ・周波数特性は増幅回路で決まる。
      ・増幅器は測定帯域内でフラットな特性が必要。
      ・絶対値型よりはダイオードでの誤差が大きい
      ・簡単な増幅回路の場合、増幅度の合せ込み
       のため校正が必要(?)
      5絶対値回路型 ・整流回路が理想的となり、誤差が小さい
      ・校正の必要がない(?)
      ・絶対値回路に使用する演算増幅器の周波数
       特性で使用周波数が押さえられる。
      ・直流増幅のため±の電源が必要。

    3. 製作方針
      • 案1は、テスターの交流電圧測定機能そのものなので、アダプターにする
        意義が少ないため、ここでの製作からは外します。
      • 簡単な回路から始めて、次第に難易度の高いものを何台か製作する。
        演算増幅器(オペアンプ)を使用することを前提とした方式である、
        案3と案5は優先度を下げます。
        (実際は、オペアンプを使用した方が簡単かもしれませんが・・・) (^^;
        また、案2と案4を比較すると、明らかに案2の方が簡単です。
        以上の検討より、

        案2 → 案4 → 案3 または 案5

        の順に製作することを検討します。
      • 最初は低周波用を製作する。
  3. 1号機

    1. 概要
      アナログ・テスター(直流電圧レンジ)または直流電圧計に接続して
      交流電圧の実効値を測定するためのアダプターです。
      増幅回路を内蔵することによりmVオーダーの電圧も測定出来ます。

    2. 仕様
      1. 測定周波数:50Hz〜20kHz(暫定)
      2. 測定電圧:1mV〜250V(12レンジ)
      3. 入力インピーダンス:1MΩ
      4. 表示モード:実効値(正弦波)/ピークtoピーク

    3. 外観
      1. 正面配置案



      2. 裏面配置案



    4. ブロック図


    5. 詳細

      1号機の詳細は こちら。(工事中)

  4. 2号機

    1. 概要
    2. 仕様
    3. 外観
    4. ブロック図
    5. 詳細

      (工事中)

  5. 3号機
