ＦＥＴ増幅回路の実験

1. FETの1石増幅回路の実験

FETの1石増幅回路の実験については、 FETのデバイス実験のページに記載しています。



2. 2石直結アンプ(ソース接地〜ソース接地)

1. 実験の目的
ソース接地のFET増幅回路を二段直結した回路について設計と動作確認をして、
設計値と実測値の違いを比較・考察します。
回路構成としては、二段とも交流負帰還なしとします。
FETによる2段直結増幅回路はネットで探してもほとんど(全く?)見当たりません。(-_-;;
たぶんメリットが乏しいのだと思われます。
今回の設計と実験を通してその辺の理由についても探ってみます。


2. 実験課題
下記の項目について測定を行い、設計値と測定値を比較します。

(1)直流動作点
(2)電圧増幅度



3. 実験回路



4. 実験の詳細はこちら。(2024/05/29)



3. 2石直結アンプ(ソース接地〜ドレイン接地)

1. 実験の目的
ソース接地とドレイン接地のFET増幅回路を二段直結した回路について設計と
動作確認をして、設計値と実測値の違いを比較・考察します。
初段のソース接地増幅回路は交流負帰還なしとします。
FETによる2段直結増幅回路はネットで探してもほとんど(全く?)見当たりません。(-_-;;
たぶんメリットが乏しいのだと思われます。
今回の設計と実験を通してその辺の理由についても探ってみます。


2. 実験課題
下記の項目について簡易測定を行い、設計値と測定値を比較します。

(1)直流動作点
(2)電圧増幅度
(3)出力インピーダンス

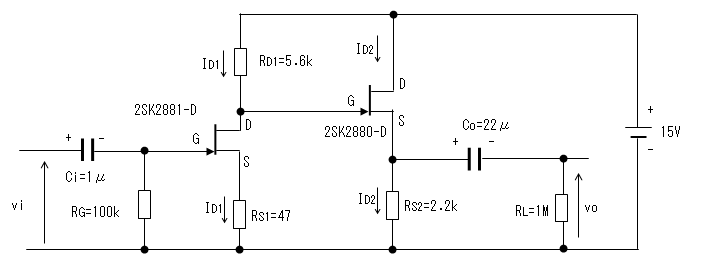

3. 実験回路



4. 実験の詳細はこちら。(2024/06/02)



4. 差動増幅回路(工事中)

1. 回路図

5. カスコード接続(工事中)

7. バワーＭＯＳ　ＦＥＴ回路(工事中)
